產品介紹

機床型號：SX-100HPM、SX-200HPM

產品工件：

航空發動機葉片上的氣膜孔加工、發動機噴油嘴打孔、化纖噴絲板孔加工、鐘表的齒輪、裝飾等精密零件孔加工、醫療器械上儀器內零件孔加工、微細模具

產品特征：

瑞士微細超精密電火花機床，可以加工微細件和微孔的專用微細放電加工設備，最多可以實現7軸加工，可加工復雜的微細零件或微細結構；

將高頻電源集成在Z軸上，最大限度地減少分布電容對高頻放電的影響；

采用具特殊設計的超高頻智能電源以及采用新的脈沖調制和控制方法，使電參數可以依放電狀態進行自動調整，從而提高加工效率，改善加工質量；

獨特的微細電極在線制備技術，最小可以在線預制直徑0.005mm微細電極;

高壓沖流技術改善了排削效果等。

其主要特點是：

*進行微細深小孔及異型孔加工，可以保證孔的定位精度，形狀精度和孔的尺寸一致性。可加工最小至10微米（0.01mm）微孔；

*電極反拷裝置可以制備直徑5微米、長度200微米的微細電極，并可以在反拷的過程中對反拷電極進行激光在線測量，測量精度+/-0.15微米；

*薄壁件及微細結構加工；

*可當作CNC微細電火花銑床使用，電極損耗連續補償，可 加工尺寸為微米級的復雜三維零件，最小內角R0.02mm；

*3DSCOPE裝置，可以在線測量所加工零件的粗糙度和三維形狀。

*可以使用雙主軸，以提高微細電火花銑加工的工作效率。

*微孔的錐度可以通過改變高頻放電參數加以控制，甚至可以加工帶有反錐的微孔；

*加工面無灼傷現象；

*不產生微孔入/出口變形；

*加工表面粗糙度可達Ra0.05；

*加工效率高；

*良好的人機界面，手動編程直觀簡單；

*高速打孔并帶有打穿孔感應功能；

*電極自動進給；

*最小可夾持電極直徑45微米；

*70bar冷卻油/水高壓泵。

主要技術參數：

SX-100HPM技術參數：

SX-200HPM技術參數：

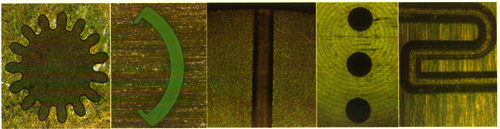

工件案例
